    Q41F燃气专用球阀主要外形尺寸

    来源：http://www.hsfamen.com    2016-07-24 21:07:01

    一、Q41F燃气专用球阀概述：
       燃气专用球阀该阀门采用成形聚四氟乙烯填料，适用于大多数高中压燃气输送场合，手柄操作力矩平稳，O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能，大于DN150的球阀采用蜗轮驱动天然气球阀。
    二、Q41F燃气专用球阀主要外形尺寸：

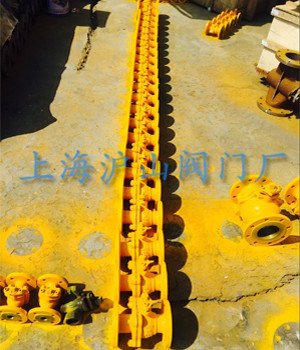

    Q41F-16C铸钢燃气球阀9
    Q41F天然气球阀主要外形尺寸
    公称通径、
    DN(mm)    		 Q41F-25型主要连接尺寸和外形尺寸（mm） 重量
    (kg)
    L D D1 D2 Z-фd H b f Do
    15 130 95 65 45 4-14 103 16 2 100 3
    20 140 105 75 55 4-14 112 16 2 160 4
    25 150 115 85 65 4-14 123 16 2 160 5
    32 165 135 100 78 4-18 150 18 3 250 8
    40 180 145 110 85 4-18 156 18 3 250 11
    50 200 160 125 100 4-18 172 20 3 350 14
    65 220 180 145 120 8-18 197 22 3 350 20
    80 250 195 160 135 8-18 222 22 3 450 28
    100 320 230 190 160 8-23 253 24 4 450 36
    125 400 270 220 188 8-25 286 28 4 600 62
    150 400 300 250 218 8-25 275 30 4 800 80
