P型过滤器详细介绍

一、P型过滤器结构与工作原理：
   P型自动排污过滤器主要由优质碳钢筒体、特殊结构的不锈钢楔形滤网、水流导向阀及排污装置所组成。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。这样整个冲洗过程系统可正常运行，无需停机。水流导向阀的开启机构分手动和电动两种,当采用电动开启机构时,设有时钟控制电控箱，可按设定时间要求实现自动清洗排污,此时排污口装电动球阀、水流导向阀和排污电动球阀实现联动。 二、P型过滤器的安装与使用：
   P型自动排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上向下：安装时应注意外壳上箭头方向必须与水流方向一致，正常运行时，水流导向阀处于开启状态，当需要排污时，关闭水流导向阀，打开排污阀直至排出水质变清为止，关闭排污阀，开启水流导向阀，即完成排污过程。手动开启水流导向阀时，排污阀由用户自备。电动开启水流导向阀时，电控箱及排污电动球阀随机供应。
三、P型过滤器技术参数：

工作压力	≤1.6Mpa
工作温度	≤90℃
压损	≤0.015Mpa
过滤精度	d=1.2mm

注意：其它工作压力、过滤精度及规格尺寸可按用户要求特殊制造，法兰连接尺寸按GB9119.8-88。

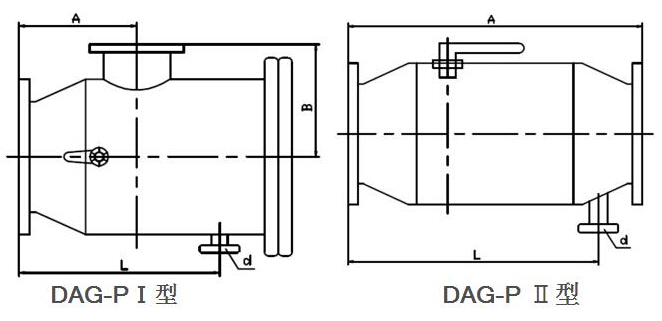

四、P型过滤器规格型号及外形连接尺寸：

规格型号	进出口尺寸		尺寸（mm)				重量（kg)	最大流量（t/h)
	mm	in	A	B	L	d
DAG-2PⅠ	50	2	200	130	300	25	21	19
DAG-2PⅡ			370	-	300		13
DAG-2.5PⅠ	65	2.5	200	130	300	25	23	28
DAG-2.5PⅡ			370	-	300		15
DAG-3PⅠ	80	3	260	150	360	25	29	50
DAG-3PⅡ			460	-	370		17
DAG-4PⅠ	100	4	300	180	410	25	40	80
DAG-4PⅡ			480	-	390		23
DAG-5PⅠ	125	5	320	220	450	40	59	125
DAG-5PⅡ			590	-	470		38
DAG-6PⅠ	150	6	380	240	520	40	81	180
DAG-6PⅡ			670	-	530		52
DAG-8PⅠ	200	8	400	280	560	50	104	320
DAG-8PⅡ			750	-	620		79
DAG-10PⅠ	250	10	500	320	700	50	150	490
DAG-10PⅡ			850	-	710		121
DAG-12PⅠ	300	12	650	350	900	65	195	710
DAG-12PⅡ			1100	-	905		151
DAG-14PⅠ	350	14	670	370	940	65	250	970
DAG-14PⅡ			1200	-	975		235
DAG-16PⅠ	400	16	720	420	1020	65	450	1260
DAG-16PⅡ			1300	-	1045		291
DAG-18PⅠ	450	18	870	460	1125	100	480	1590
DAG-18PⅡ			1540	-	1210		400
DAG-20PⅠ	500	20	995	550	1375	100	640	1970
DAG-20PⅡ			1720	-	1350		516
DAG-24PⅠ	600	24	1140	600	1600	100	860	2850
DAG-24PⅡ			1920	-	1540		734
