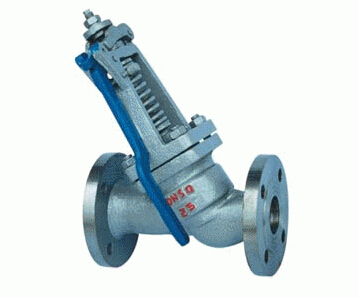

P45F-16/25截止型排污阀技术参数

一、P45F截止型排污阀概述：
   P45F截止型排污阀主要用于工作温度200℃蒸气、气水、油品的管道及锅炉定期排污和其他需要快速启闭的场合，同时具有截止及排污功能，产品有着耐腐蚀、耐磨、自润滑性好、密封性能好等优点，可以适用蒸汽、水、气体、及各类油等物质当中应用。
二、P45F截止型排污阀技术参数：

型号	公称压力PN（Mpa）	试验压力Ps（Mpa）			适用温度 （℃）	适用介质
		强度	密封（液）	气密封
P45F/H-16Q	1.6	2.4	1.8	0.6	≤200	蒸气、水
P45F/H-25Q	2.5	4.0	2.8		≤200

三、P45F截止型排污阀规格尺寸：

口径		P45f-1.6-2.5连接尺寸
DN	L	D	D1	D2	b	H	D0
15	130	95	65	45	16	105	150
20	150	105	75	55		110
25	160	115	85	65		120	160
32	180	135	100	78	18	140	180
40	200	145	110	85		155	250
50	230	160	125	100	20	175	300
65	290	180	145	120		195
80	310	195	160	135	22	225	320
100	350	215	180	155	24	250
125	400	245	210	188	26	270	360
150	480	280	240	210	28	290
200	600	335	295	265	30	350	450
250	730	405	355	320	32	405
