Q941F-16P电动调节型球阀
一、Q941F电动调节型球阀概述:
电动调节型球阀采用一体化结构,有输入控制信号(4~20mA DC或1~5V DC)及单相电源即可控制运转,具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
电动调节型球阀适用于两位切断、调节的场合。电动调节型球阀阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
二、Q941F电动调节型球阀工作原理:
Q941F电动调节型球阀以DC24V、AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受DC24V、AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。

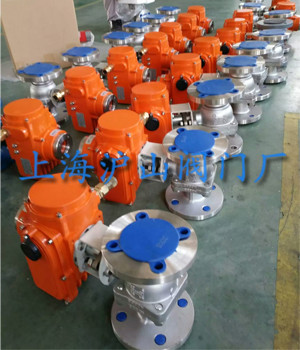

三、Q941F电动调节型球阀产品实拍:
四、Q941F电动调节型球阀产品特点:
1、安装简便,能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择,更有防爆电装。
3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
4、直连方式,电动执行机构内置伺服系统,无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
6、密封材料为聚四氟乙烯等,具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
五、Q941F电动调节型球阀主要技术参数:
1、阀体
阀体形式 |
直通铸造阀 |
公称通径 |
DN15~300mm |
公称压力 |
PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K |
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
连接形式 |
法兰式、焊接式、螺纹式 |
阀盖形式 |
一体式 |
压盖型式 |
压板压紧式 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
2、阀内件
3、执行机构
执行器型号 |
DSR、3810R、DZW、HQ、PSQ、HS-105、HS-110/116等 |
主要技术参数 |
电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄 |
环境温度:-25~+70℃、环境湿度:≤95% |
六、Q941F电动法兰球阀主要性能指标:
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
额定流量系数KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
允许压差(MPa) |
≤公称压力 |
动作范围 |
0~90°、0~360° |
泄露量Q |
按GB/T4213-92,小于额定KV0.01% |
基本误差 |
±1% |
回差 |
±1% |
死区 |
≤1% |
可调范围 |
250:1 |
350:1 |
七、Q941F电动调节型球阀主要零件材料:
1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
|
2 |
右阀体 |
WCB、CF8、CF8M、CF3M |
3 |
阀座 |
PEFE、PPL、304、316 |
4 |
球体 |
2Cr13、304、316 |
5 |
阀杆 |
2Cr13、304、316 |
6 |
密封填料 |
PTFE/柔性石墨 |
7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |
八、Q941F电动调节型球阀主要外形及连接尺寸:
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
H1 |
根据所配执行机构而定 |
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
A、A1 |
根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询我司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询我司技术部门索取最新数据。
