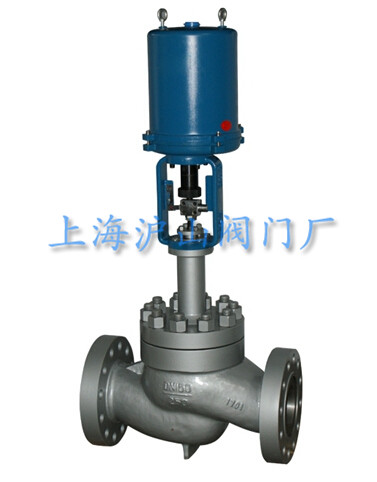

KHPM电动高压调节阀

一、KHPM电动高压调节阀简介：
  KHPM电动高压调节阀是为高温、高压工况高设计的. 高强度、重荷载。阀体结构紧凑,压降损失小,阀芯导向面积大,具有良好的抗振性和低泄漏率.由于采用不平衡式结构,一般适于压差较小工况。KHM系列高压平衡笼式调节阀采用压力平衡式结构阀芯, 高温、高压工况高设计的，高强度、重荷载。低泄漏型阀笼采用密封环式结构,关闭严密;多孔式阀笼,套筒上设有对称小孔降低流体噪音,减小气蚀。本系列阀适应于对各种压力和温度的流体或气体的控制，适配气动，电动等执行器。 二、KHPM电动高压调节阀产品规范：

规范名称	工业控制阀	结构长度	法兰标准	气动调节阀	压力温度等级
国际标准	IEC 60534-1	IEC 60534-3-1	ASME B16.5	IEC 60534-4	ASME B16.34
国家标准	GB/T17213	GB/T17213.3	JB/T79、HG20592、GB/T9113	GB/T4213	GB/T9131

三、KHPM电动高压调节阀阀本体主要参数：

形    式	套筒导向直通高压笼式阀
公称通径	DN25～DN300
公称压力	PN160、250、420，ANSI CL900、1500、2500
阀体阀盖材质	WCB、WC6、WC9、CF8、CF8M等
阀内件材质	304、316等
填    料	聚四氟乙烯V形、柔性石墨、聚四氟乙烯盘根、柔性石墨夹镍丝
执行机构	气动、电动
与执行器连接	螺栓压紧式、圆螺母锁紧式
阀盖类型	标准型、高温型
连接方式	法兰型（RF、MFM、RJ）、焊接型（SW、BW）
法兰距	见下表
工作温度	-29～+230(标准)、+230～+560(中高温)
泄漏等级	ANSI B16.104 IV、VI、零泄漏
流量特性	等百分比、线性、开关
固有可调比	50:1

四、KHPM电动高压调节阀额定流量系数和行程：

公称通径		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径		20	25	32	40	50	65	80	100	125	150	200	250	300
额定Cv	等百分比ANSI 900、1500	6.0	12	17	25	52	78	110	180	270	375	650	900	1400
	等百分比 ANSI 2500	5.0	8	12	17	31	52	78	125	180	270	470	720	1000
	线性ANSI 900、1500	7.0	12	20	30	62	90	135	210	330	485	700	1000	1500
	线性 ANSI 2500	5.0	8	12	20	43	62	90	150	210	330	520	800	1200
额定行程		16		25			40			60			100
上表中阀门流量系数为标准配置，可以更换阀内件满足不同流量要求

五、KHPM电动高压调节阀安装注意事项：
新设计、安装的控制系统，为了确保调节阀在开车时能正常工作，并使系统安全运行，新阀在安装之前，应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试：基本误差限；全行程偏差；回差；死区；泄漏量（在要求严格的场合时进行）。如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀的填料函和连接处等部位进行密封性检查。调节阀在使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此调节阀在安装使用时要注意以下几方面：
（1）调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
（2）调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
（3）安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2m时应尽量设置平台，以利于操作手轮和便于进行维修。
（4）调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。
（5）为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路，同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。
（6）调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行敲打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。
（7）执行机构拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。
