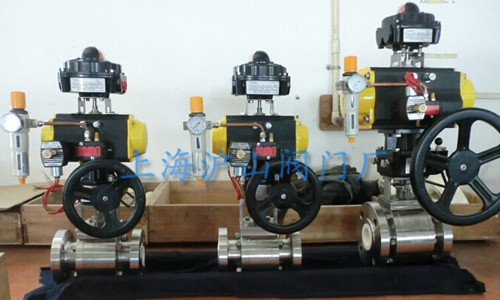

Q641F-64P气动锻钢球阀

一、Q641F-64P气动锻钢球阀主要特点特点：
1、流体阻力小，全通径的球阀基本没有流阻。
2、结构简单、体积小、重量轻。
3、紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7，适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
7、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。 二、配套气动执行器及气动附件功能和用途（可选）：
1、双作用执行器：控制阀门的开启和关闭。
2、单作用执行器（弹簧复位）：在电路、气路切断或者有故障时，自动关闭阀门。
3、单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。
4、双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时候阀门关闭，有记忆功能（可提供防爆型）。
5、限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。
6、电气定位：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。
7、气动定位：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8、电气转换器：将电流信号转换成气压信号，与气动定位配套使用（可提供防爆型）。
9、气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
10、手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。
三、Q641F-64P气动锻钢球阀零部件参数：

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

四、Q641F-64P气动锻钢球阀技术参数：

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

阀体形式

整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)

公称压力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式(适用于PN16MPa以内)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

基本误差

带定位器：小于全行程的±2%

可调范围

250：1

配置执行机构

GT、AT、AR、AW系列单双作用气动执行器

控制方式

开关两位控制能、4～20mA模拟量信号控制

五、Q641F-64P气动锻钢球阀执行机构参数：

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)

六、Q641F-64P气动锻钢球阀气动高压球阀 性能规范：

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
