ZRHP电动单座调节阀介绍
来源：http://www.hsfamen.com 2016-09-09 10:09:56
一、电动单座调节阀产品概述：沪山阀门公司生产的电动单座调节阀是由阀体、阀座、阀芯阀杆、导向套、阀盖及密封填料与沪山阀门公司引进型电动执行器经精密装配后组成。电动单座调节阀流体通道成S型，压降损失小，流量大，流量特性精度高，可调范围广。电动执行机构为智能电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。该阀属于智能电动调节阀系列产品之一，是一种高性能的电动单座调节阀，适用于各种不同压力和温度的流体和对泄漏要求高的场合。电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动单座调节阀广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。
二、电动单座调节阀产品实拍：
 |
 |

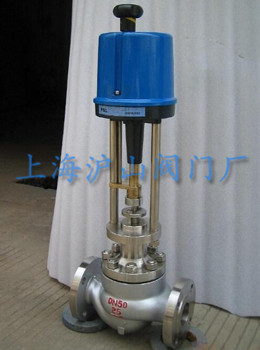

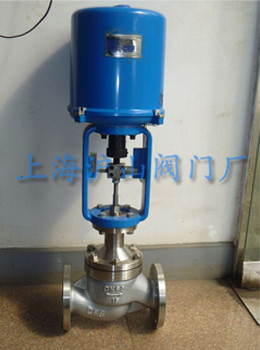

| ZRHP电动单座调节阀 (配引进型381执行器) | ZRHP电动单座调节阀 (配引进型PS执行器) |
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系数(KV) | 直线 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 允许压差(MPa) | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.2 | 0.1 | |
| 公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃) | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座柱塞型阀芯 | |||||||||||||
| 流量特性 | 直线性、等百分比 | |||||||||||||
| 配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、其他进口品牌（西门子、罗托克） | |||||||||||||
| 执行器参数 | 电源电压：220V、380V；输入信号：4-20mA或1-5V·DC；输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP55、隔爆标志：ExdⅡBT4、BT6(ExdⅡCT4特殊定制)、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
| 项目 | 指标值 | ||
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||
| 序号 | 零件名称 | 零件材料 | |||
|---|---|---|---|---|---|
| 1 | 阀体 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
| 2 | 垫片 | 304 | 304 | 316 | 316L |
| 3 | 阀座 | 304 | 304 | 316 | 316L |
| 4 | 阀芯 | 304 | 304 | 316 | 316L |
| 5 | 导向套 | 304 | 304 | 316 | 316L |
| 6 | 中垫 | PTFE、金属石墨缠绕垫片 | |||
| 7 | 阀盖 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
| 8 | 阀杆 | 304 | 304 | 316 | 316L |
| 9 | 填料 | PTFE、石墨 | |||
| 10 | 压盖 | WCB(ZG25) | CF8(304) | CF8M(316) | CF3M(316L) |
 |
|

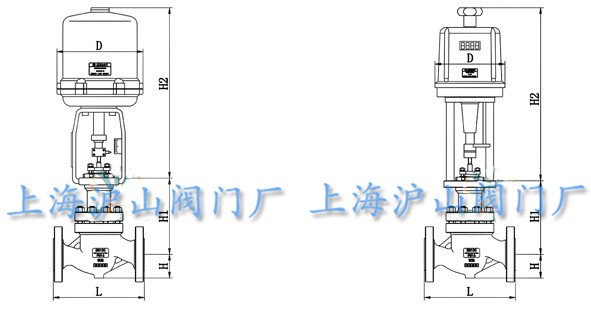

| ZRHP电动单座调节阀 (配引进型381执行器) | ZRHP电动单座调节阀 (配引进型PS执行器) |
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
