气动丝扣球阀Q611F与Q614F区别介绍

一、Q611F气动内螺纹球阀简介：
    Q611F气动内螺纹球阀为二片式或三片式直通式螺纹球阀。气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。其主要阀体结构图如下：

三片式气动球阀(阀体)	二片式气动球阀(阀体)

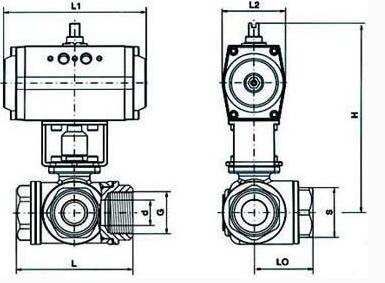

二、 Q614F气动三通内螺纹球阀简介：       Q614F气动三通内螺纹球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。Q614F气动三通内螺纹球阀分L型。L型气动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通。气动三通内螺纹球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。气动三通内螺纹球阀是以压缩空气为动力源，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。其主要阀体结构图如下：
