疏水阀的基本作用及三种结构介绍

一、疏水阀的基本作用：
   疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出；同时最大限度地自动防止蒸汽的泄漏。疏水阀根据原理作用的不同，可分为以下三种类型：机械型、依靠蒸汽疏水阀内凝结水液位高度的变化而动作；热静力型、依靠液体温度的变化而动作；热动力型、依靠液体的热动力学性质的变化而动作，一个蒸汽疏水阀的排水能力不能满足要求时，可并联安装几个蒸汽疏水阀。
二、疏水阀结构：根据蒸汽疏水阀工作原理的不同，蒸汽疏水阀可化为以下三种类型：
①机械型：依靠蒸汽疏水阀内凝结水液位高度的变化而动作，包括：浮球式：浮子为封闭的空心球体。敞口向上浮子式：浮子为开口向上的桶型。敞口向下浮子式：浮子为开口向下的桶型。

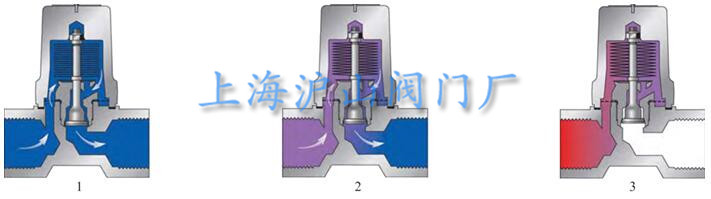

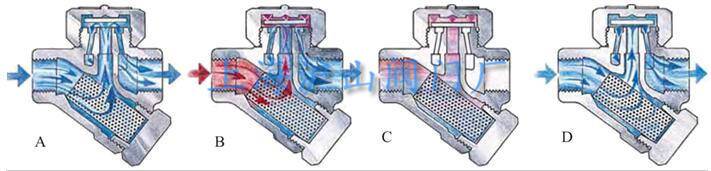

②热静力型：依靠液体温度的变化而动作，包括：双金属片：敏感原件为双金属片。蒸汽压力式：敏感原件为波纹管或墨盒，内部充入挥发性液体。 ③热动力型：依靠液体的热动力学性质的变化而动作。圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作。脉冲式：由于不同温度的凝结水通过两极串连节流孔板式，坐在两极节流孔板之间形的不同压力，驱使阀瓣动作。
