动态平衡电动调节阀用途及工作原理

一、动态平衡电动调节阀用途：
动态平衡电动调节阀是动态平衡与电动调节一体化的产品。它采用全新的设计理念，使得调节阀在系统实际工作过程中当压力波动时，能动态的平衡系统的压力变化。因此，这种动态平衡电动阀工作时的流量特性曲线与理想的流量特性曲线是一致的，没有偏离。特殊的设计保证了电动阀的调节只受标准控制信号的作用，而不受系统压力波动的影响，而且，对应电动阀的任一开度位置其流量都是唯一和恒定的，对于暖通空调系统来说，这就意味着电动阀在任一调节位置输送的热(冷)量都是稳定的。
因此这种电动阀特别适用在系统负荷变化较大的变流量系统中，具有抗干扰能力强，工作状态稳定，调节精度高的特点。避免了传统的电动阀即使在同一开度位置，其流量随系统压力波动而变化的缺点。动态平衡电动调节阀保持此流量不变，当指令改变时电动阀开度改变，设计新的流量值，平衡阀再保持新流量不变，这样可不受外界影响，而保持机组的流量不变，使系统调节比较稳定。
二、动态平衡电动调节阀工作原理：

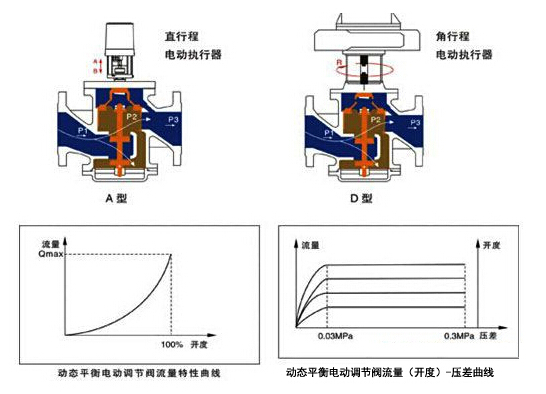

    动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品，是动态平衡与电动调节一体化的产品，其工作原理如图所示，在系统负荷波动较大的变流量系统中，当系统压力变化时：  1、阀门进口P1升高时，P1-P3增大，则通过感压膜作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定;当进口P1降低时，P1-P3减小，则由弹簧的作用自动平衡阀组开大，使P1-P2减小，维持P2-P3恒定。
2、当电动执行器接受控制信号使阀杆向上或向下运动，使阀塞开大或关小，P2、P3间的开度也随之变化。由于不管系统压差如何变化，P2、P3间的压差(P2--P3)始终不变，因此对应于任一开度位置，其输送的水流量都是一定的。
