充气式圆顶阀的工作原理和特点

一、充气式圆顶阀概述：
   充气式圆顶阀适用于通过松散、干燥、非粘性、可流动的固体物料密封输送系统，特别是发电厂的灰渣系统。该阀门具有开启灵活，使用寿命长的特点。

二、充气式圆顶阀的工作原理：

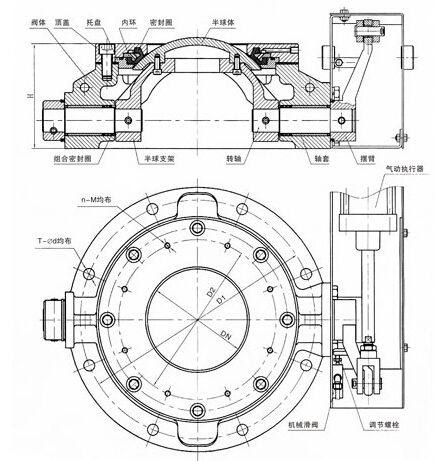

  圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保有约0.5~1.2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为90度回转摆动气缸，通过转轴驱动圆顶阀阀芯转动。圆顶阀的工作过程为：阀芯转动关闭后再对密封圈充气，先将密封圈排掉气，然后阀芯转动打开，密封圈不充气 这样完成一个循环。
1、常态：阀芯处于关闭位置时，转臂上的调整螺钉压在二位三通机动滑阀的顶杆上，气源对密封圈供气，压力表上显示出作用在密封圈上的压力。 打开状态：90°回转气缸开始动作前，先经过延时器将密封圈内的气从二位三通机动滑阀的排气孔排掉后，此时阀芯开始转动打开，在转动过程中，阀芯与密封圈之间不接触。
2、关闭状态：在关闭的指令下，气缸开始反向动作，当阀芯转动至关闭状态后，转臂上的调整螺钉压住二位三通机动滑阀的顶杆，然后气源经过延时器从二位三通机动滑阀的进气孔对密封圈供气。
