    电站截止阀的工作原理

    来源:http://www.hsfamen.com    2015-12-15 10:12:35

    一、电站截止阀的简介:
       “电站阀”也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

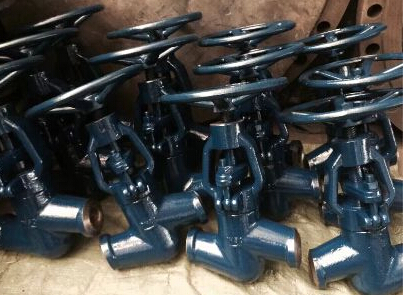

    电站截止阀
    二、电站截止阀的结构优势:
    1、采用压力自紧式密封,阀体支管两端为焊接连接。
    2、阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。
    3、阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。
    三、电站截止阀的工作原理:
    1、开启过程
    1)在关闭位置,阀体受阀杆的机械施压作用,紧压在阀座上。
    2)当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
    3)阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
    4)直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
    2、关闭过程
    1)关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
    2)继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和闸板同时旋转90度。
    3 )快要关闭时闸体已在与阀座无接触的情况下旋转了90度。
    4)手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
