    G41C堰式搪瓷隔膜阀

    来源:http://www.hsfamen.com    2015-12-15 10:12:39

    一、G41C堰式搪瓷隔膜阀介绍:
       G41C堰式搪瓷隔膜阀适用于工作温度、≤100℃的一般腐蚀性介质管路上作启闭作用。SEG41W卫生级隔膜阀本阀专用于控制制药、 饮用食类介质的各类管路或设备上作启闭及节流用。
    二、G41C堰式搪瓷隔膜阀技术参数:
       压力等级 0.6
    设计与制造 GB12239
    结构长度 GB12221、JB1688
    法兰连接尺寸 GB4216、JB78
    三、G41C堰式搪瓷隔膜阀测试:
    衬里层 电火花检测
    实验与检验标准 GB/T13927
    公称压力 PN 阀体:PN×1.5 密封:PN×1.1
    三、G41C堰式搪瓷隔膜阀材料:

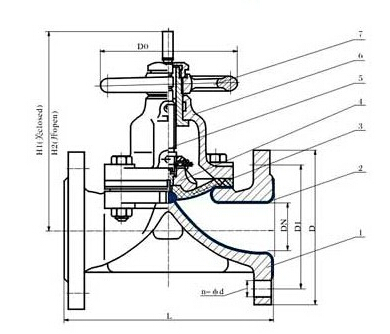

    G41C堰式搪瓷隔膜阀 G41C堰式搪瓷隔膜阀结构图
    部件列表:1、 阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
     阀体 铸铁
    阀盖 铸铁
    衬里 玻璃搪瓷
    隔膜 橡胶、氟塑料
    阀瓣 铸铁
    阀杆 碳钢
    手轮 铸铁
    四、G41C堰式搪瓷隔膜阀结构特点:
    1、 搪瓷表面十分光滑和具有格力金属离子的特性。
    2、具有良好的耐磨性和电绝缘性。
    五、G41C堰式搪瓷隔膜阀主要外形尺寸:
    公称通径 公称压力 工作压力 L D D1 n-Фd H1 H2 D0 质量
    15 1.0 0.6 125 95 65 4-14 105 112 100 3
    20 135 105 75 4-14 116 125 100 4
    25 145 115 85 4-14 123 137 120 5.5
    332 160 140 100 4-18 134 152 120 7
    40 180 150 110 4-18 155 175 140 9
    50 210 165 125 4-18 171 197 140 12
    65 250 185 145 4-18 206 240 200 19
    80 300 200 160 4-48 220 260 200 26
    100 350 220 180 8-18 272 324 280 39
    125 400 250 210 8-18 338 406 280 63
    150 460 285 240 8-23 380 460 320 86
    200 0.4 570 340 295 8-23 506 626 400 142
    250 680 395 350 12-23 590 726 500 261
