H77型对夹式止回阀

一、H77型对夹式止回阀介绍
    H77型对夹式止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。 止回阀根据材质的不同，可以适用于各种介质的管路上。 止回阀安装在管路上，即成为这一完整管路的流体部件之一，其阀瓣启闭过程就要受它所处系统瞬变流动状态所影响;反过来，阀瓣的关闭特性又对流体流动状态产生发作用。
二、H77型对夹式止回阀主要技术参数：

型 号	公称压力	试验压力PS(MPa)		工作温度  (℃)	适用介质
	PN(MPa)	壳体	密封
H77X H77H H77Y H77W	1.0	1.5	1.1	软密封：  100～225 硬密封  200～550	水、  油品、  气体、  硝酸等
	1.6	2.4	1.76
	2.5	3.75	2.75
	1.0	6.0	4.4
	6.4	9.6	7.0

三、H77型对夹式止回阀主要零件材料：

零件名称	材 料
	H77X-10C、25 16、40	H77H-16C、40 25、64	H77Y25I 40I164I	H77W10C、25 16C、40	H77W-10P、25P 16P、40P
阀体、蝶板	铸钢WCB		铬钼钢	铸钢WCB	lCrl8Ni9Ti
阀杆	2Crl3	lCrl8N19Tl		20r13
阀体密封副		堆焊合金钢	堆焊硬质合金
助关弹簧	lCrl8N19Ti	耐热合金			1Crl8Ni9Ti

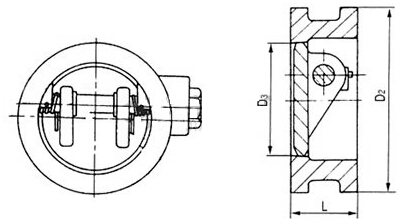

四、H77型对夹式止回阀主要外形尺寸：

公称通径  DN(mm)	L	D2	D3		公称通径  DN(ram)	L	D2	D3
			H77X	H77H H77Y H77W				H77X	H77H H77Y H77W
50	43	100	43	46	400	140	485	376	390
80	64	1 05	7l	80	d50	152	545	427	427
100	64	155	91 5	94	500	152	608	479	490
125	70	185	115	118	600	178	718	579	588
150	76	210	14l	145	700	229	800	675	686
200	89	265	191	200	800	241	905	774	784
250	114	320	230	250	900	241	1005	875	-
300	114	375	290	300	1000	300	lll5	974	-
350	127	435	340	340	1200	360	1325	1165	-
