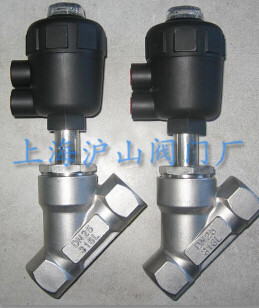

Y615W不锈钢气动调节角座阀

一、不锈钢气动调节角座阀概述：
1、气动调节角座阀是一种带气动执行器的角型阀门，阀芯和截止阀相似，能保持流速能够节省空间.它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀.使用时,应该选择常开或常闭。角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。湿热灭菌柜应用角座阀控制蒸汽量准确控温。
2、气动调节角座阀以304、316、316不锈钢为主要制造材质，广泛用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体，与电磁阀及其他阀门相比，具有投资经济，使用安全，免维护，寿命长的特点。 二、不锈钢气动调节角座阀零部件材料：

名称	材料	名称	材料
阀体	CF8M	锁紧螺母	Hpb59-1
六角螺母	1Cr18Ni9Ti	指示杆	Hpb59-1
阀芯密封垫	PTFE	常闭弹簧	65Mn-D
阀芯体	OCr178Ni12Mo2	缸体	CF8M
阀体密封垫	FKM	顶盖	PC
连接	CF8M	Y型圈	FKM
阀杆	OCr178Ni12Mo2	O型圈	NBR
阀杆密封套	PTFE	阀盖	CF8M
阀杆密封圈	PTFE	含油轴承
压紧密封垫	PTFE	垫圈	Hpb59-1
弹簧挡圈		活塞环	FKM
密封弹簧	65Mn-D	活塞	Hpb59-1

三、不锈钢气动调节角座阀技术参数：

接口	内孔	KV值	最大工作压力	最小控制压力	执行机构尺寸	流向
G3/4	20	8.0	0~16	2.7	50	阀座上方
G1	25	19.0	0~16	2.0	63
G11/4	32	27.5	0~16	2.0	63
G11/2	40	42.0	0~16	2.0	63
G2	50	52.0	0~16	2.0	80
G21/2	65	77.0	0~16	1.6	100

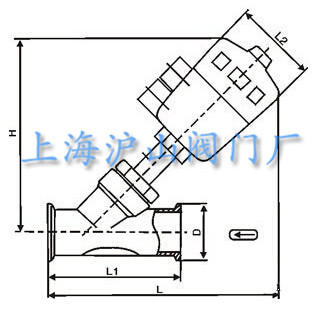

四、不锈钢气动调节角座阀外形尺寸：

口径	执行机构	L	L1	L2	D	H
DN15	Φ50	180	120	64	50.5	137
DN20	Φ50	185	140	64	50.5	145
DN25	Φ63	210	160	80	50.5	173
DN32	Φ63	240	176	80	50.5	210
DN40	Φ63	250	190	80	50.5	260
DN50	Φ80	330	210	100	64	301

注：以上技术参数和外形尺寸仅供参考，具体参数根据工况的不同而定，需咨询本公司索取最新数据。
