ZL47F-16自力式平衡阀技术参数

一、自力式平衡阀概述：
   ZL47F-16自力式平衡阀，主要是一个自动调节阀瓣和手动调节阀瓣组成。利用介质自身的压力变化为动力，自动调节支管路流量的平衡，准确稳定流量，同时具有开度指示，锁定、关闭等功能。适用于“供热、空调等非腐蚀性介质的流量控制。运行一次性调节，即可使系统流量自动恒定在要求的设定值。
二、自力式平衡阀主要技术参数：

型号	压力	壳体试验压力	密封试验压力	适用介质	介质温度
ZL47F-16	1.6MPa	2.4MPa	1.76MPa	水、油等非腐蚀性液体	0～100℃

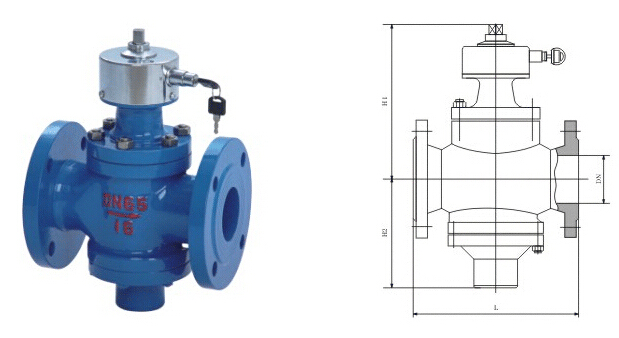

三、自力式平衡阀主要外型尺寸：

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	备注
L	110	110	115	160	200	215	230	275	290	310	350	430	520	635	670	DN15～25为螺纹连接
H1	72	72	81	108	138	138	143	170	193	208	254	289	325	357	372
H2	70	70	74	91	147	147	154	189	211	227	260	303	367	430	495
流量控制范围m3/h	0.1～1	0.1～1.5	0.2～2	0.5～4	1～6	2～10	3～15	5～25	10～35	15～50	30～80	40～180	100～300	150～500	200～700
