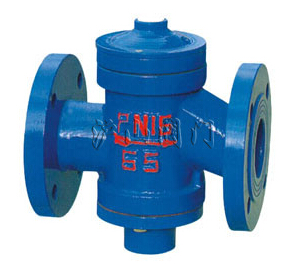

ZLF自力式流量控制阀工作原理

一、自力式流量控制阀简介：
   自力式流量控制阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节;相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统(如热水供暖系统，空调冷冻系统)中，正确使用这种阀门，可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。因此，自力式调节阀在供热空调工程中有着广阔的应用前景。
二、自力式流量控制阀结构与性能：
   自力式流量控制阀的作用是在阀的进出口压差变化的情况下，维持通过阀门的流量恒定，从而维持与之串联的被控对象(如一个环路，一个用户，一台设备等，下同)的流量恒定，自力式流量控制阀的名称较多，如自力式流量平衡阀，定流量阀，自平衡阀，动态流量平衡阀等，各种类型的自力式流量控制阀，结构各有相异，但工作原理相似。 三、自力式流量控制阀工作原理：

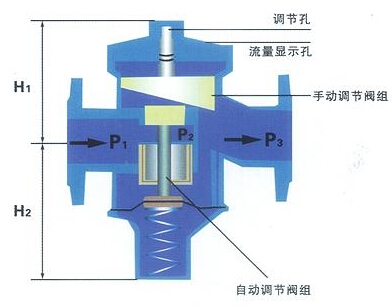

   自力式流量控制阀从结构上说，是一个双阀组合，即由一个手动调节阀组和自动平衡阀组组成，如上图所示。手动调节阀组的作用是设定流量，自动平衡阀组的作用是维持流量恒定。对于手动调节阀组来说，流量G=P2-P3式中Kv为手动调节阀阀口的流量系数，P2-P3为手动调节阀阀口两侧的压差。Kv的大小取决于开度，开度固定，Kv即为常数，那么只要P2-P3不变，则流量G不变。而P2-P3的恒定是由自动平衡阀组控制的。比如进出口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，使P1-P2增大，从而维持P2-P3的恒定;反之P1-P3减小，则自动平衡阀组开大，使P1-P2减小，维持P2-P3的恒定。手动调节阀组的每一个开度对应一个流量，开度和流量的关系由试验台试验标定，并配有开度的显示和锁定装置。
