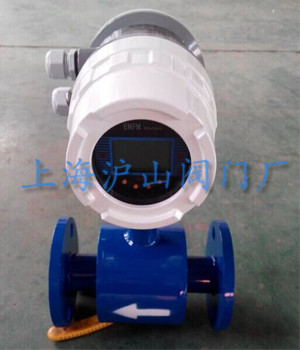

LED智能型电磁流量计，智能电磁流量计

一、LED智能型电磁流量计介绍：
    智能型电磁流量计是智能流量计系列的一个产品，智能型电磁流量计测量原理是根据法拉第电磁感应定律，它的传感器主要组成部分是由测量管、电极、励磁线圈、铁芯与磁轭壳体等组成。它主要用于测量封闭管道中的导电液体和浆液中的体积流量，包括酸、碱、盐等强腐蚀性的液体。该智能型电磁流量计被广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。  二、LED智能型电磁流量计特点：
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍流动部件、无压损、直管段要求较低。
3、传感器可带接地电极，实现仪表良好接地。
4、传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
5、Mange W3000 PLUS转换器采用液晶背光式显示，可使反射阳光下或暗室内的读数变得容易。
6、安装在管子上与标准型成90°旋转显示屏改善了一体型流量计的可见度。
7、通过红外线触摸按键设定参数，在恶劣的环境下不打开转换器的盖板也可以安全的进行设定。
8、转换器具有自诊断报警输出，空负载检测报警输出，流量上下限报警输出，两极流量值报警输出等功能。
9、不仅可用于一般的过程检测，还适用于矿浆、纸浆及糊状液的测量。
10、高压电磁流量计传感器采用专利技术制造，专门应用于石油、化工等行业。
三、LED智能型电磁流量计技术参数：

公称通径	DN6 ～ DN3000mm
公称压力	0.6 ～ 70MPa
精 确 度	示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料	聚四氟乙烯、PFA、F46、氯丁橡胶、聚氨酯橡胶
电极形式	标准型、刮刀型、可更换型
电极材料	含钼不锈钢、哈氏合金B、哈氏合金C、钛、钽、铂-铱合金、不锈钢涂覆碳化钨
介质温度	分体型： 氯丁橡胶衬里、聚氨酯衬里：-10℃～+80℃  PTFE衬里、PFA衬里、F46衬里：-10℃～+160℃
	一体型  -10℃～+80℃
环境温度	-25℃～+60℃
环境湿度	5～100%RH（相对湿度）
介质电导率	≥5μs/cm
测量范围	1500：1　流速设定< 15m/s
结构形式	一体型、分体型、沉浸型、防爆型
防护等级	IP65、IP68可选 （IP65：尘密、防喷水；IP68：尘密、可连续浸水，只限分体型）
防爆标志	ExamⅡT4
产品标准	JB/T9248-1999电磁流量计
流速范围	0.01m/s~10m/s

四、LED智能型电磁流量计工作原理：
   智能电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
五、LED智能型电磁流量计量程范围：
   一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于 8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动清除电极上附着的粘滞物的作用，有利于提高测量精度。在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：Q=πD2V/4。Q：流量（㎡/h） D：管道内径  V：流速（m/h）。电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
六、LED智能型电磁流量计技术参数：

执行标准	JB／T 9248—1999
公称通径	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
最高流速	15m／s
精确度	DNl5～DN600	示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s
	DN700—DN3000	示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S
流体电导率	≥5uS／cm?
公称压力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊订货
环境温度	传感器	—25℃—十60℃
	转换器及一体型	—10℃—十60℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA
最高流体温度	—体型	70℃
	分离型	聚氯丁橡胶衬里	80℃；120℃订货时注明
		聚氨酯衬里	80℃
		聚四氟乙烯衬里	100℃；150℃订货时注明
		聚全氟乙丙烯F46
		加网PFA
信号电极和接地电极材料	不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电极刮刀机构	DN300—DN3000
连接法兰材料	碳钢
接地法兰材料	不锈钢1Crl8Ni9Ti
进口保护法兰材料	DN65—DNl50		不锈钢1Crl8Ni9Ti
	DN200～DNl600		碳钢十不锈钢1Crl8Ni9Ti
外壳防护	DNl5～DN3000分离型橡胶或聚氨酯衬里传感器			IP65或IP68
	其他传感器、——体型流量计和分离型转换器			IP65
间距分离型	转换器距离传感器一般不超过100m

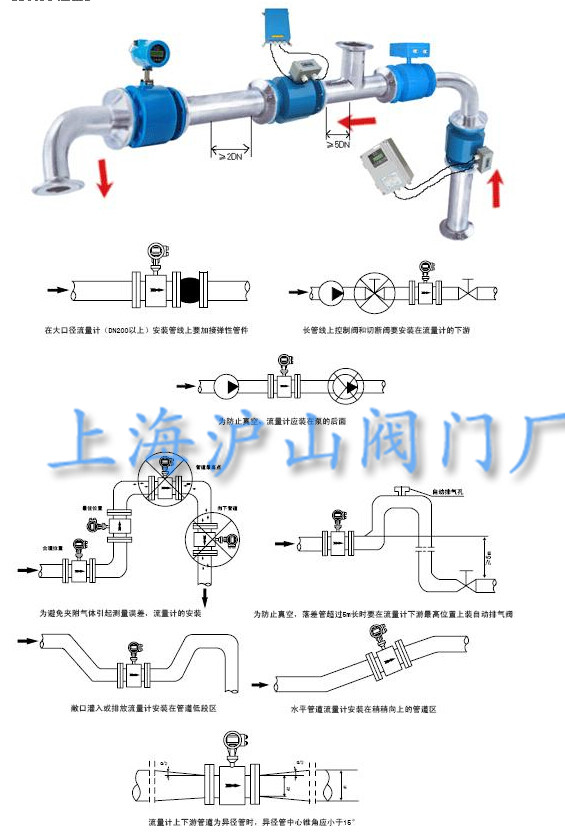

七、LED智能型电磁流量计安装示意图：
