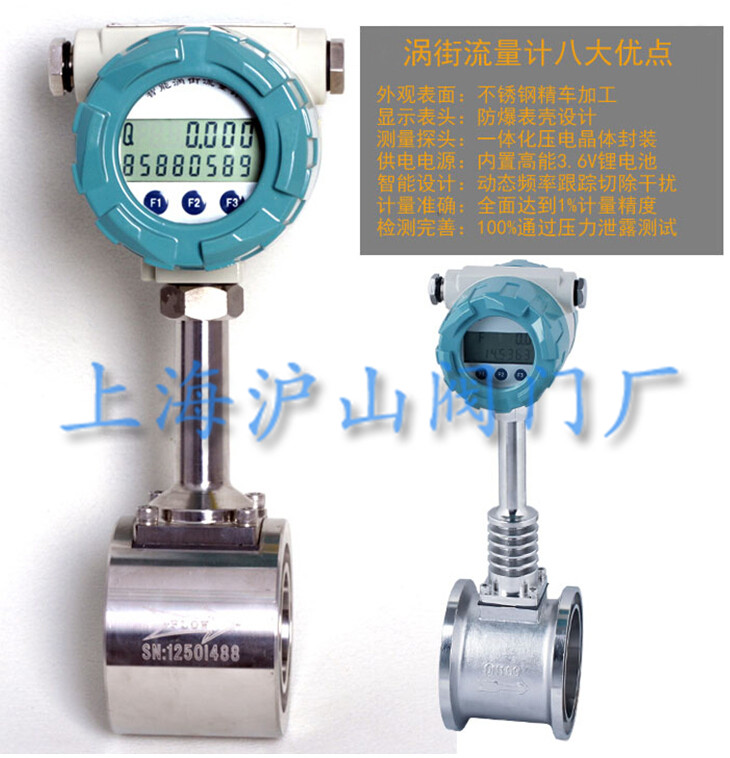

LUGB型智能涡街流量计
来源：http://www.hsfamen.com 2016-03-31 12:03:54
一、LUGB型智能涡街流量计主要特色功能：1、无任何机械可动部件，长期使用故障率低。
2、输出信号和流量成正比关系，适宜测量流量总量，无零点漂移。

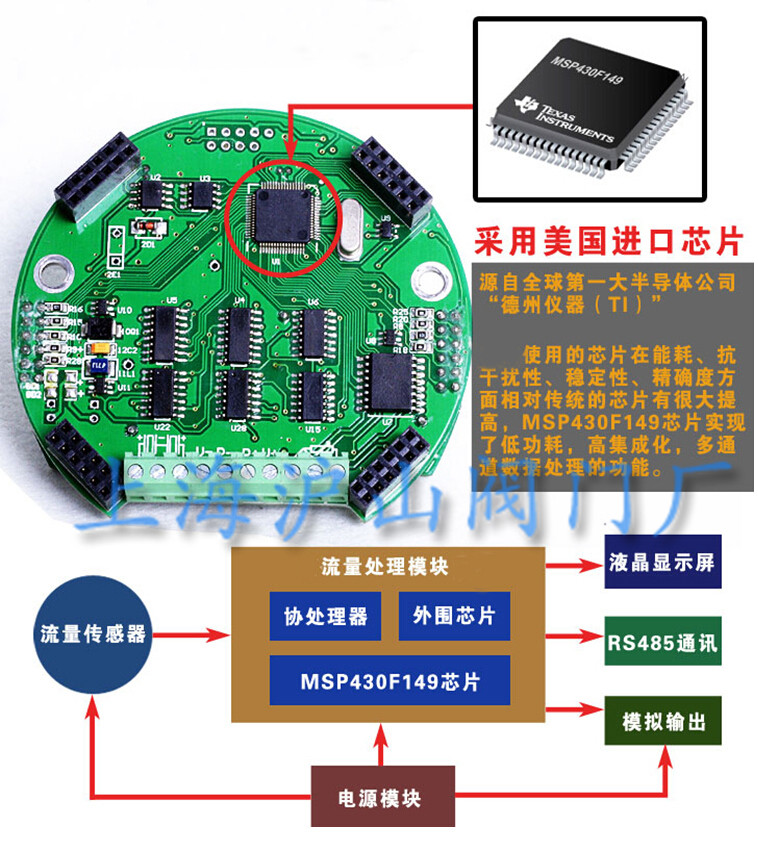

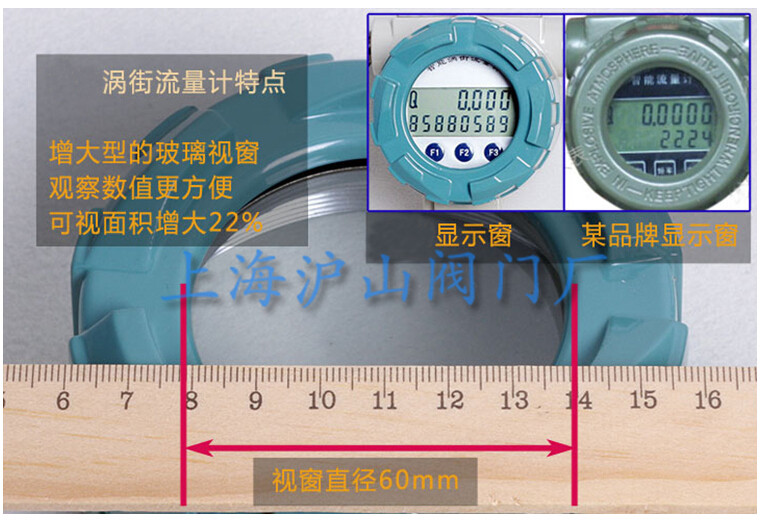

3、多参数显示：可同时显示流量、压力、温度、介质密度等参数。并通过RS485接口输出到电脑
4、安装前后直管段要求不高，并可根据用户需要在线更改流量量程。
5、测量精度高，测量范围宽，流体的密度变化不影响测量精确度。
6、涡街流量计既可以测量气体，也可以测量液体和蒸汽，是气液通用型的流量计。
二、涡街流量计选型编码表：
| 产品分类 | 口径 | 显示方式 | 输出信号 | 电流输出方式 | 测量介质 | 补偿方式 | 连接方式 |
|
LUGB（管道式） LUCB（插入式） |
（mm） |
1：带显示 2：无显示 |
1：RS485 2：电流 3 ：脉冲 4：全部 |
0：2线电流 1：3线电流 2：无输出 |
1：液体质量 2：液体体积 3：气体质量 4：气体体积 5：饱和蒸汽 6：过热蒸汽 |
1：无补偿 2：温度补偿 3：压力补偿 4：温压补偿 |
1：法兰卡装 2：螺纹连接 3：法兰连接 4：卡箍连接 |
| 公称压力MPa | 1.6 ～ 40MPa |
| 介质温度℃ | －40～+300℃ |
| 准确度 | 液体±0.5% |
| 气体±1.0% | |
| 蒸汽±1.5% | |
| 范围度 | 10:01 |
| 重复性 | ≤0.2% |
| 供电电源 | 电池供电或24VDC |
| 显示方式 | 瞬时流量6位累积流量8位 |
| 输出信号 | 4～20mA/脉冲/RS485/Hart |
| 测量管材料 | SUS304/SUS316L |
| 防爆标志 | ExiaⅡCT6 |
| 防护等级 | IP67 |
| 法兰标准 | GB9119－88 |
| 直管段长度 | 上游：≥10DN、下游：≥5DN |
 |
 |
 |
 |
 |

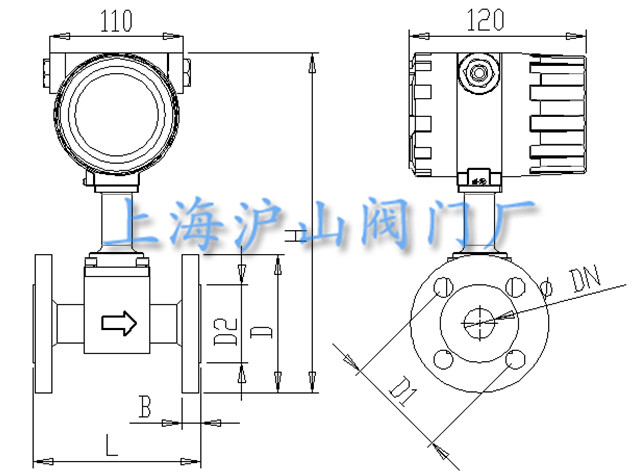

1、法兰连接式涡街流量计外型尺寸图：

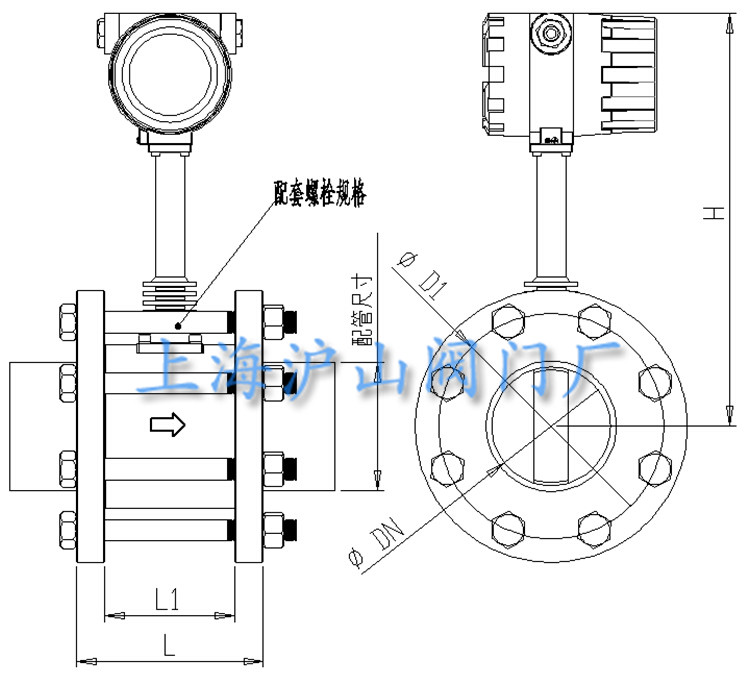

| DN | D | D1 | D2 | B | L | H（高温型） | H（常温型） |
| 15 | 95 | 65 | 46 | 14 | 135 | 386 | 316 |
| 20 | 105 | 75 | 56 | 16 | 135 | 391 | 321 |
| 25 | 115 | 85 | 65 | 16 | 135 | 396 | 326 |
| 32 | 140 | 100 | 76 | 18 | 140 | 408 | 338 |
| 40 | 150 | 110 | 84 | 18 | 115 | 413 | 343 |
| 50 | 165 | 125 | 99 | 20 | 115 | 421 | 351 |
| 65 | 185 | 145 | 118 | 20 | 115 | 438 | 368 |
| 80 | 200 | 160 | 132 | 20 | 125 | 450 | 380 |
| 100 | 220 | 180 | 156 | 22 | 140 | 470 | 400 |
| 125 | 250 | 210 | 184 | 22 | 145 | 500 | 430 |
| 150 | 285 | 240 | 211 | 24 | 150 | 528 | 458 |
| 200 | 340 | 295 | 266 | 26 | 165 | 600 | 530 |
| DN | L1 | L | D | D1 | H | 配套螺栓 | 建议配管尺寸 |
| 40 | 65 | 102 | 150 | 110 | 380 | 4-M16× 150 | Φ46×3 |
| 50 | 75 | 115 | 165 | 125 | 390 | 4-M16× 160 | Φ57×3.5 |
| 65 | 75 | 115 | 180 | 145 | 430 | 4-M16× 160 | Φ76×5.5 |
| 80 | 100 | 132 | 200 | 160 | 435 | 8-M16× 180 | Φ89×4.5 |
| 100 | 110 | 152 | 220 | 180 | 465 | 8-M16× 190 | Φ108×4 |
| 125 | 110 | 165 | 250 | 210 | 480 | 8-M20× 200 | Φ133×4 |
| 150 | 120 | 180 | 280 | 240 | 510 | 8-M22× 210 | Φ159×4.5 |
| 200 | 150 | 210 | 340 | 295 | 570 | 8-M22× 210 | Φ219×9.5 |
| 250 | 150 | 250 | 390 | 350 | 620 | 12-M22× 240 | Φ273×11.5 |
| 300 | 150 | 250 | 450 | 400 | 680 | 12-M24× 240 | Φ325×12.5 |
1、涡街流量计流速、流量和口径的选择
1.1涡街流量传感器的口径应根据流速、流量和口径来合理选择，并非一定要与工艺管道同口径。一般工业管道输送液体等粘度不高的流体，流速一般设计在经济流速1-3m/s之间。输送气体，流速在10-30m/s之间，蒸汽不大于35m/s。
1.2涡街流量计的测量范围很宽，液体可以在0.5m/s～10m/s的范围内选用，气体可以在5m/s～50m/s的范围内选用。一般实际生产应用中，液体的流速很少会有超过7m/s的情况，而气体也一般不会超过40m/s。主要是要计算流体的最低流速，使液体不低于0.5m/s及气体不低于5m/s，这样就能保证涡街流量计工作在合适的测量范围内。
2、涡街流量计的压力损失计算
涡街流量计的压力损失比较低，可以用公式Δ P=1.25×ρ×v2进行计算。式中：Δ P：压力损失，单位Pa；ρ：介质密度，单位kg/m3；v：介质流速，单位m/s；
计算实例1：管道口径50mm，测量介质为水，流量25m3/h，计算压力损失。流量25m3/h时的管道流速=25/3600/0.05/0.05/3.14*4= 3.539m/s；Δ P=1.25*998*3.539*3.539=15624Pa=15.624KPa
计算实例2：管道口径100mm，测量介质为饱和蒸汽，管道压力0.8MPa，流量4吨/小时，计算压力损失。查表得饱和蒸汽0.8MPa压力时密度约为4.662kg/m3，计算蒸汽体积流量为=4000/4.662=858m3/h。计算此时蒸汽流速为=858/3600/0.1/0.1/3.14*4=30.3m/s。Δ P=1.25*4.662*30.3*30.3=5350Pa=5.35KPa。
