H142X液压水位控制阀介绍

一、H142X液压水位控制阀概述：
   H142X液压水位控制阀阀体由铸铁、铸钢或不锈钢精密铸造，阀体可喷涂环氧树脂或高温烤漆。内部膜片采用强化丁晴橡胶，使用寿命长，无毒等特点。内部阀杆采用不锈钢材质，压缩弹簧使用硅锰钢。H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。产品适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。 二、H142X液压水位控制阀工作原理：
    H142X液压水位控制阀当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。
三、H142X液压水位控制阀产品特点：
1、运用液压原理控制，结构新颖合理。
2、维护、调试、检查方便、密封可靠，使用寿命长。
3、阀体采用全通道流线型直流式设计，液体阻力小，流量大。

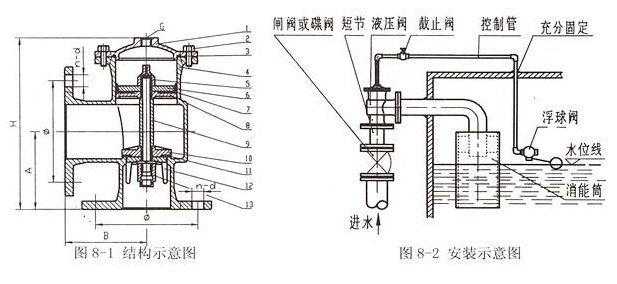

四、H142X液压水位控制阀产品尺寸：

型 号	规格  (DN)	G (in)	小  (mm)	A (mm)	B (mm)	H (mm)	n-d (mm)	重量  (kg)	阀体材料
H142X-4T-A	80	1/2	150	115	120	255	4X19	16	铸铜
	100	1/2	170	132	150	294		24
H142X-4-A	150	3/4	225	140	200	370	8X19	50	铸铁
	200	3/4	280	190	210	455		82
	250	3/4	335	220	240	525	12X19	144
H142X-10-A	80	1/2	160	145	145	328	8X19	20	铸铁
	100	1/2	180	160	160	357		29
	150	3/4	240	180	200	4i5	8X23	60
	200	1	295	215	230	482	8X23	95
	250	1	350	245	260	555	12X23	160
	300	1 1/4	400	260	290	620	12X23	210
	350	1 1/4	460	3lO	3lO	715	16X23	280
	400	1 1/4	515	370	370	845	16X28
