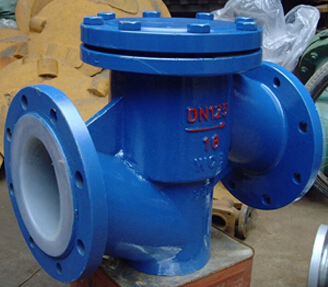

H41F46升降式衬氟止回阀工作原理和特点

一、升降式衬氟止回阀概述：
   H41F46升降式衬氟止回阀又称氟塑料衬里耐腐阀门，是将聚四氟乙烯树脂（或型材经加工）采用模压（或镶嵌）方法置于钢质或铁质的阀门承压件的内壁（同样的方法适用于各类压力容器及管路附件的内衬）或阀门内件的外表面，利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。H41F46升降式衬氟止回阀专用于控制腐蚀性或强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点；适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
二、升降式衬氟止回阀工作原理：
   H41F46升降式衬氟止回阀当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
三、升降式衬氟止回阀产品特点：
1、产品分升降立式止回阀及升降式直通止回阀，便于多种工况下使用。
2、设计规范：遵循GB 13932/GB122235/GB12236/JB/T8937/APl594标准。
3、适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
注：安装时应使介质的流向与阀体上的箭头方向一致。
四、升降式衬氟止回阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO
4	紧固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	PTFE（F4）		CF8		CF8

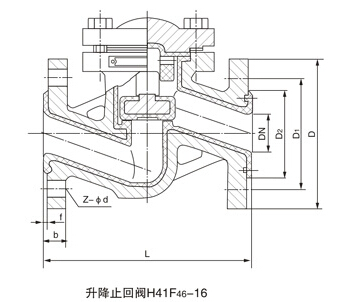

五、升降式衬氟止回阀主要外形和连接尺寸：

公称通径		L	D	D1	D2	f	b	Z-φd	D	D1	D2	f	b	Z-φd
DN（mm）	NPS（inch）		PN1.0MPa						PN1.6MPa
15	1/2	130	95	65	45	2	14	4-φ14	130	95	65	2	14	4-φ14
20	3/4	150	105	75	55	2	16	4-φ14	150	105	75	2	16	4-φ14
25	1	160	115	85	65	2	16	4-φ14	160	115	85	2	16	4-φ14
32	5/4	180	135	100	78	2	18	4-φ18	180	135	100	2	18	4-φ18
40	3/2	200	145	110	85	3	18	4-φ18	200	145	110	3	18	4-φ18
50	2	230	160	125	100	3	20	4-φ18	230	160	125	3	20	4-φ18
65	5/2	290	180	145	120	3	20	4-φ18	290	180	145	3	20	4-φ18
80	3	310	195	160	135	3	22	4-φ18	310	195	160	3	22	4-φ18
100	4	350	215	180	155	3	22	8-φ18	350	215	180	3	24	8-φ18
125	5	400	245	210	185	3	24	8-φ18	400	245	210	3	26	8-φ18
150	6	480	280	240	210	3	24	8-φ23	480	280	240	3	28	8-φ23
200	8	600	335	295	265	3	26	8-φ23	495	335	295	3	30	12-φ23
250	10	622	390	350	320	3	28	12-φ23	622	405	355	3	32	12-φ25
300	12	698	440	400	368	4	28	12-φ23	698	460	410	4	34	12-φ25
350	14	787	500	460	428	4	30	16-φ23	787	520	470	4	38	16-φ25
400	16	914	565	515	482	4	32	16-φ25	914	580	525	4	40	16-φ30
450	18	978	615	565	532	4	32	20-φ25
500	20	978	670	620	585	4	34	20-φ25
