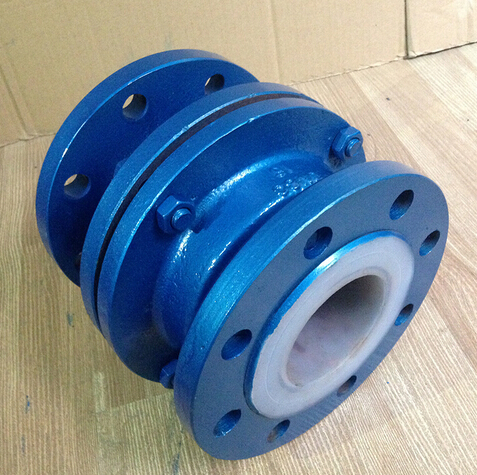

H40F46立式衬氟止回阀工作原理及特点

一、H40F46立式衬氟止回阀产品简介：
   H40F46立式衬氟止回阀是升降式立式止回阀，适应于立式管道的安装，适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP立式衬氟止回阀还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。 二、H40F46立式衬氟止回阀工作原理：
   H40F46立式衬氟止回阀主要型号有全衬里H40F46型，H42F46和H72F46立式衬氟止回阀，其中H40F46是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。立式衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动阀门。
三、H40F46立式衬氟止回阀产品特点：
1、立式衬氟止回阀无需外加任何能源装置，减少运行成本。
2、适用于一般工况及磨损或腐蚀介质的特种工况。
3、独特的设计特点允许固体颗粒物须畅地通过阀门，甚至可以利用身的柔性将固体颗粒包裹住以保证密封。
4、防倒灌倒流效果好，利用橡胶本身的弹性及反向背压的作用。
5、密封可靠，特别是新型弯曲形阀嘴，进一步增加密封性，减少渗漏量或无渗漏。
6、工作时通过内外压力差来自然地实现开启与闭合，是强腐蚀性介质及电站脱硫。
四、H40F46立式衬氟止回阀主要零件材料及标准：

零件名称	材 料	技术规范
上下阀体	铸铁、铸钢、不锈钢、内衬F46 、F3	设计标准	GB12224
阀瓣	铸钢、不锈钢、衬F46 、F3	结构长度	GB12221
垫圈	F4	法兰标准	JB/T79-78

五、H40F46立式衬氟止回阀外型与连接尺寸：

公称通径	PN0.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	Do	H	㎏
25	152	100	75	60	3	14	4-Φ12	130	76	6
32	152	120	90	70	3	16	4-Φ14	140	76	8
40	178	130	100	80	3	16	4-Φ14	160	89	10
50	178	140	110	90	3	16	4-Φ14	170	89	14
65	190	160	130	110	3.5	18	4-Φ14	200	95	18
80	203	185	150	125	3.5	18	4-Φ18	220	101	21
100	267	205	170	145	4	20	4-Φ18	240	133	40
125	305	235	200	175	4	20	8-Φ18	280	152	70
150	394	260	225	200	4	20	8-Φ18	315	197	90
公称通径	PN1.0(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量
DN	L	D	D1	D2	f	b	Z-Φd	Do	H	㎏
25	152	115	85	65	3	16	4-Φ14	130	76	7
32	152	135	100	70	3	18	4-Φ18	140	76	9
40	178	145	110	85	3	18	4-Φ18	160	89	12
50	178	160	125	100	3	18	4-Φ18	170	89	15
65	190	180	145	120	3.5	20	4-Φ18	200	95	20
80	203	195	160	135	3.5	20	4-Φ18	220	101	24
100	267	215	180	155	4	22	8-Φ18	240	133	44
125	305	245	210	185	4	24	8-Φ18	280	152	75
150	394	280	240	210	4	24	8-Φ23	315	197	95
