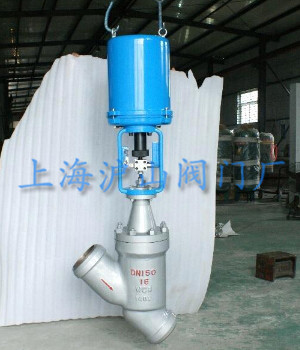

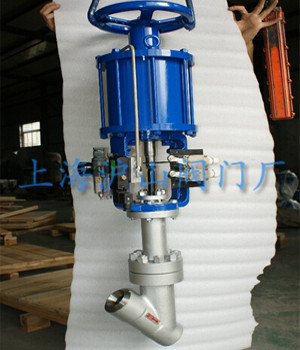

ZDSY型电动Y型疏水阀

一、ZDSY型电动Y型疏水阀概述：
   ZDSY型电动Y型疏水阀由新系列电动执行机构和Y 型疏水阀二部分级成，Y型疏水阀是具有特殊结构的调节阀。阀体二端为焊接式，适用于特定的配管。执行机构有电开、电关二种作用形式：当输入信号增加，阀从关闭位置逐渐转向开启位置的为电开式。当输入信号增加，阀从开启位置逐渐变向关闭位置的为电关式。 二、ZDSY型电动Y型疏水阀原理：
　　电动疏水阀是接受来自调节仪表输入的电流信号，经电动执行机构的作用，产生轴向推力，通过连接杆，改变阀芯与阀座的流通面积，直到电动执行机构是位置反馈信号电流与输入信号电流等，从而达到自动调节工艺参数。
 三、ZDSY型电动Y型疏水阀规格与技术参数：

公称通径DN（mm）	20	25	32	40	50	65	80	100
流量系数	5	8	12	17	29	43	70	110
额定行程（mm）	16			25		40
公称压力PN	150Lb（2.0MPa）300Lb（5.0MPa）600Lb（10MPa）900Lb（15MPa）1500Lb（25.0MPa）
工作温度t（℃）	-20~425℃
信号范围	40~20mADC   200VAC  380VAC
电源	220VAC  50HZ  380VAC  50HZ  60HZ
允许泄漏量（1/R）	近似于0泄漏
灵敏度	±（0.5~5%）F.S

四、ZDSY型电动Y型疏水阀主要零件材料：

零件名称	材料
阀体	ZG270-500  ZG1Cr18Ni9Ti
阀盖	45钢  1 Cr18Ni9Ti
阀杆、推杆	1Cr18Ni9Ti
阀芯、阀座	在1Cr18Ni9Ti主体上堆焊司太莱合金
填料	纺织柔性石墨
垫片	夹316丝高目柔性石墨

注：以上为常用材料，具体牌号以定货合同为准。

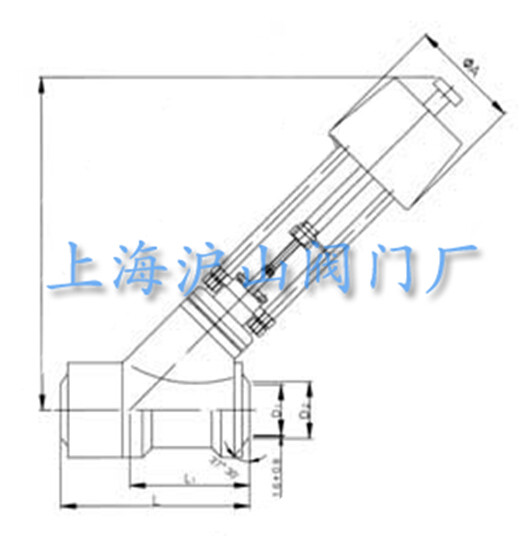

五、ZDSY型电动Y型疏水阀外形尺寸及重量：

公称通径DN（mm）	20	25	32	40	50	65	80	100
合格压力	300Lb	300Lb	300Lb	300Lb	300Lb	300Lb	300Lb	300Lb
L	272	272	272	272	272	272	300	300
L1	179	179	179	179	179	179	190	190
øA	177	177	177	177	177	182	182	182
H	569	569	569	591	591	638	638	638
D1	20	25	32	40	50	65	80	100
D2	25	32	38	45	57	76	90	109
