电动三通分料阀、气动三通分料阀

一、正三通分料阀结构特点：
    该系列三、四通溜子（又名分料器）广泛适用于建材、冶金、矿山、轻工、粮食等行业。作为固体晶粒、粉状物料输送系统中改变物料流向的理想设备。该阀采用优质钢板焊接而成，根据不同的需要配备不同的执行机构，具有轻巧耐磨，开位指示明确，切换方便，操作灵活等特点。该系列阀按型号可分为 侧三通溜子，正三通溜子，四通溜子。按驱动方式分为： S 手动， D 电动， Z 自动， Q 气动， Y 电液动。
二、正三通分料阀性能参数：

工作压力	适用温度	适用物料比重	适用介质
0.01MPa	≤ 300 ℃	≤ 2.5t/m 3	晶粒、颗粒、粉状物料等

三、正三通分料阀传动装置参数：

规格	200~250	300~400	500~600	700~800
电动推杆	DT Ⅰ A63-M P ： 0.06KW	DT Ⅰ A63-M P ： 0.09KW	DTA Ⅱ 100-M P ： 0.25KW	DT Ⅱ A250-M P ： 0.37KW
自动装置	DKJ-210 P ： 0.025KW	DKJ-310 P ： 0.065KW	DKJ-410 P ： 0.16KW	DKJ-510 P ： 0.25KW
气动推杆	10A-5TC50B	10A-5TC63B	10A-5TC80B	10A-5TC100B
电液推杆	DYT100 P ： 0.37KW		DYT300 P ： 0.37KW

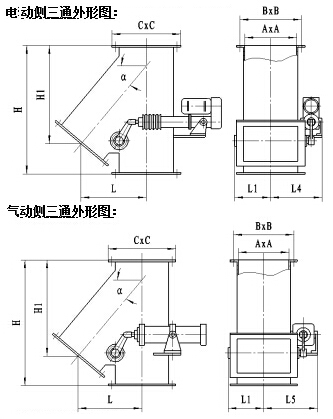

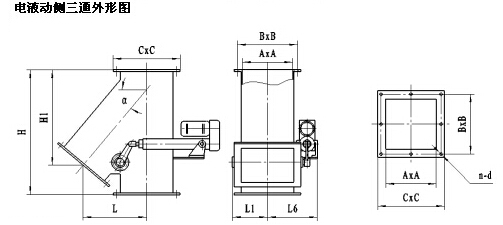

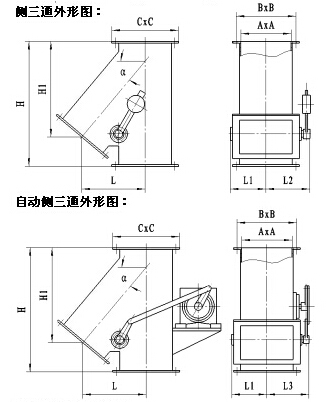

四、三通分料阀外形图：

A	B	C	α	H	H1	L	n-d	L1	L2	L3	L4	L5	L6
200 × 200	245 × 245	280 × 280	45o	530	394	289	8- Φ 10	180	220	220	290	320	340
			50o	600	445	293
			55o	650	505	290
			60o	735	594	295
250 × 250	305 × 305	350 × 350	45o	605	448	338	12- Φ 10	220	250	250	310	345	410
			50o	675	512	342
			55o	735	595	346
			60o	820	706	355
300 × 300	355 × 355	400 × 400	45o	690	499	374	12- Φ 12	250	280	280	375	370	440
			50o	750	568	380
			55o	820	658	380
			60o	910	791	405
400 × 400	455 × 455	500 × 500	45o	825	598	463	16- Φ 12	280	325	325	425	420	470
			50o	930	709	490
			55o	1020	859	504
			60o	1155	1005	505
500 × 500	555 × 555	600 × 600	45o	1000	755	575	20- Φ 14	350	385	395	480	500	520
			50o	1110	888	597
			55o	1250	1052	632
			60o	1425	1260	647
600 × 600	655 × 655	700 × 700	45o	1297	921	706	20- Φ 14	400	450	450	540	550	570
			50o	1430	1097	742
			55o	1500	1223	731
			60o	1677	1481	768
700 × 700	755 × 755	800 × 800	45o	1450	1029	779	20- Φ 14	450	500	500	630	620	650
			50o	1520	1163	809
			55o	1708	1421	850
			60o	1863	1646	850
800 × 800	855 × 855	900 × 900	45o	1555	1125	860	24- Φ 14	500	550	550	680	670	700
			50o	1702	1327	907
			55o	1892	1594	946
			60o	2145	1885	913
