QG-16气体过滤器、SG-16水过滤器

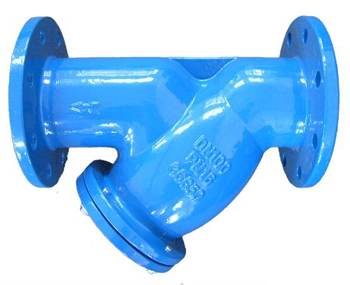

一、QG气体过滤器介绍：
   QG气体过滤器适用于石油、化工、化纤、轻工、水处理、市政工程等生产中生活用水、工业液体寄气体，用以过滤其固体杂质。通常安装在泵、压缩机的入口或流量仪表、管道阀门、管道设备的管道前，使设备和管道免受堵塞和磨损。QG气体过滤器即空气过滤器，是专为制气管网设计的一种特殊过滤器。过滤器由分流锥、过滤网管组成水流推力主要起到气体分流因而避免过滤网受正面引起的破裂。用于各种用汽设备如：蒸汽仪表、疏水阀、压缩空气和各类用汽设备前均需安装。 二、QG气体过滤器工作原理：
    QG气体过滤器安装于各种供气管路或进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。当需要清洗时，只要将可拆卸的滤筒取出，清洗后重新装入即可，因此，使用维护极为方便。
三、QG气体过滤器产品特点：
1、滤网可清洗重复使用。
2、可按客户要求精度配备过滤网。
3、具有结构先进、除尘效率高、操作维护方便等优点。
4、滤芯网材质均为全不锈钢制作，耐腐蚀性强、使用寿命长。
5、抗污性强，排污方便、流通面积大、压力损失小、结构简单，体积小、重量轻。

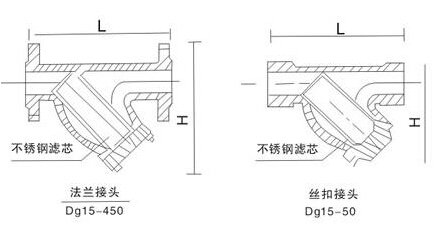

四、QG气体过滤器外形连接尺寸：

公称通径		DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	备注
外形尺寸	L	125	150	160	180	195	215	250	285	300	350	DN15至DN20的尺寸其他均为法兰接口尺寸
	H	102	119	125	145	164	186	238	273	306	310
公称通径		DN150	DN200	DN250	DN300	DN350	DN400	DN450	DN500	DN600
外形尺寸	L	380	480	545	605	660	780	850	885	1150
	H	400	470	480	640	642	830	900	1000	1200

五、过滤器分类说明：

序号	名称	型号	公称压力Kgf/cm²	公称通径	连接方式	滤芯材料	壳体材料	用途
1	水过滤器	SG-16	16	Dg15-50 Dg15-450	丝扣法兰	不锈钢 1Cr18Ni9Ti	铸铁	本系列用于水及无腐蚀性液体分质，其中SG-16型最常用于采暖、供热、制冷空调工程，QG系列用于蒸汽、压缩空气等无腐蚀性工业气体介质，其中QG-16型为常用
2	汽过滤器	QG-16
3	水过滤器	SG-25C	25	Dg15-450	法兰		铸铁 代号（C）
4	汽过滤器	QG-25C
5	水过滤器	SG-40C	40	Dg15-450	凹凸式法兰		铸铁 代号（G）
6	汽过滤器	QG-40C
7	水过滤器	SG-16p	16	Dg15-50 Dg15-450	丝扣法兰	不锈钢 1Cr18Ni9Ti	不锈钢 1Cr18Ni9Ti 代号（P）	本系列用于酸、碱等腐蚀性液体介质，QG系列用酸气及其他腐蚀性气体介质
8	汽过滤器	QG-16p
9	水过滤器	SG-25p	25	Dg15-450	法兰
10	汽过滤器	QG-25p
11	水过滤器	SG-40p	40	Dg15-450	凹凸式法兰
12	汽过滤器	QG-40p
