ZPG自动反冲洗过滤器（ZPG-L、ZPG-I）

一、ZPG自动反冲洗过滤器介绍：
   ZPG自动反冲洗过滤器具有体积小、过滤能力大，不占地方、操作管理方便等优点。它能去除介质中的各种杂质，可用于生活饮用水厂原水的预处理，工业用水的处理，生活用水的预处理与最后处理以及工业废水中有用物质的回收等。（可安装全自动操作或定时冲洗装置）。ZPG自动反冲洗过滤器由壳体、不锈钢过滤筒网、杂质收集段、杂质排出口及水流转向阀组成。按安装型式及水流方向的不同分为直通式和直角式两种。
二、ZPG自动反冲洗过滤器工作原理：
1、定时反冲洗排污
   定时清洗排污，可设定时间为2-24小时动作。当定时时间到，电动执行器打开排污阀，过滤器进行排污30-60秒，然后电动执行器将转向蝶阀旋转90°至阻挡滤筒位，改变水流途径，进行反冲洗排污30-60秒。转向蝶阀复位，继续排污3-5秒，然后关闭排污口。
2、压差控制排污
   压差控制器动作值可设定为0.03-0.07MPa,当过滤器前后压差达到压差控制器设定值时，压差控制器动作，过滤器排污阀开启，30-60秒结束，转向蝶阀复位，继续排污3-5秒，关闭排污阀。
3、手动控制
   通过控制箱上按钮，可直接控制清污、排污。

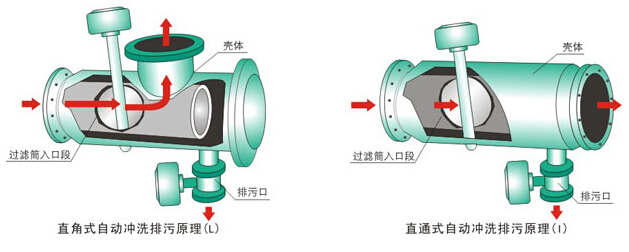

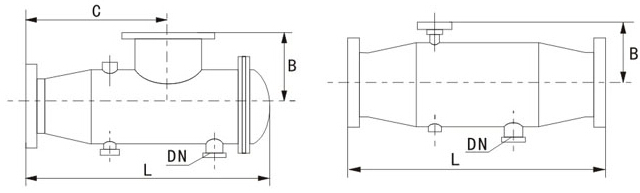

1）直角式自动反冲洗水过滤器原理： 2）直通式全自动冲洗排污原理： 三、ZPG自动反冲洗过滤器结构图：
四、ZPG自动反冲洗过滤器型号参数表：
1、ZPG-L型直角式：

型号	L (mm)	B (mm)	C (mm)	处理流量	功率 (W)	排污口DN
ZPG-L-40	350	120	220	30	300W	15*
ZPG-L-50	382	125	250	35	300W	15*
ZPG-L-65	420	140	285	55	300W	20*
ZPG-L-80	480	150	325	65	400W	25*
ZPG-L-100	710	255	540	130	500W	32*
ZPG-L-125	790	280	615	190	600W	40
ZPG-L-150	860	290	670	320	600W	50
ZPG-L-200	1060	340	830	500	800W	65
ZPG-L-250	1390	390	1030	760	800W	80
ZPG-L-300	1495	425	1105	1100	800W	100
ZPG-L-350	1720	415	1325	1350	1.0KW	125
ZPG-L-400	1950	465	1465	1600	1.2KW	150
ZPG-L-450	2140	510	1645	1800	1.5KW	150
ZPG-L-500	2315	560	1790	2200	2.0KW	150
ZPG-L-600	2660	715	2065	2900	2.5KW	200

2、ZPG-I型直通式：

型 号	L (mm)	B (mm)	处理流量	功率 (W)	排污口DN
ZPG-I-40	248	70	30	300W	15*
ZPG-I-50	278	80	35	300W	15*
ZPG-I-65	315	86	55	300W	20*
ZPG-I-80	375	110	65	400W	25*
ZPG-I-100	428	128	130	500W	32*
ZPG-I-125	560	162	190	600W	40
ZPG-I-150	700	189	320	600W	50
ZPG-I-200	870	220	500	800W	65
ZPG-I-250	1080	255	760	800W	80
ZPG-I-300	1280	290	1100	800W	100
ZPG-I-350	1580	330	1350	1.0KW	125
ZPG-I-400	1800	377	1600	1.2KW	150
ZPG-I-450	1860	420	1800	1.5KW	150
ZPG-I-500	2030	462	2200	2.0KW	150
ZPG-I-600	2440	537	2900	2.5KW	200

注：进出口"*"为丝口连接，其余为法兰连接。
五、ZPG自动反冲洗过滤器技术参数：

流量	15m3/h～7900m3/h
过滤网规格	DN40～80 1.6mm DN100～600 2.0mm DN700～1000 3.0mm（也可按用户要求）
工作压力	DN<600 1.6MPa    DN>600 1.0Mpa
介质	水及液体
温度范围	≤180℃
电动执行器电源	AC380V，AC220V/50HZ

 六、ZPG自动反冲洗过滤器性能特点与安装：
1、全自动反冲洗排污过滤器运行管理方便、过滤速度高、冲洗简单可靠、反冲洗能力强。
2、定时或压差控制方式，可全自动进行过滤器排污清洗，并保证过滤器的高效使用。
3、控制箱设有过滤器工作状态、清洗状态、及故障状态指示，及相应信号的输出，操作简便。
4、冲洗、反冲洗时间可调整，排污量小于正常工作流量的10%。
5、安装参照KL-ZPW自动反冲洗排污过滤器。
6、控制箱安装在控制室或过滤器附近。
7、按控制箱标示的接线端予标号和接线图进行接线。注意接地线的正确接地，以确保安全。
